板式换热器的结构

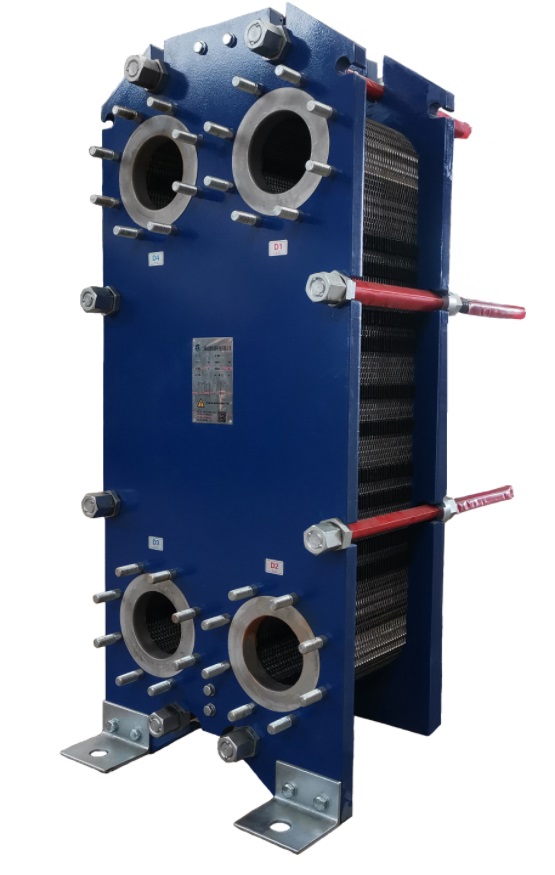

      板式换热器是由一组金属波纹板片、橡胶密封胶条和一副框架组成。板片之间构成流道并由密封胶条密封，冷热流体在密封胶条的引导下分别交替流入各自的流道并通过板片传递热量。整套板片组被安装在框架的上下导杆之间，由两块框架板夹紧到密封流体所需的尺寸。

板式换热器的特点

接              口：对于接口直径≥4寸的，以栽丝螺栓连接为标准；对于接口直径≤4寸的，以焊接或螺纹连接为标准。

滚              轮：由偏心轮成轴承组成，使换热器开合自如。

活  动 压 紧 板：板片准确的定位，对换热器的使用寿命和工作状态至关重要，成源的每种型号都有精确的定位设计。

板   片   密   封：根据不同的用途选择不同的密封形式：粘胶垫片、搭扣垫片或者半焊结构。

固   定   框   架：根据板片的尺寸、工作压力等条件，选择不同的厚度，便于向板片组传送均衡的压力。

耐  高  温 涂 料：所有挡板在第一道油漆和最后一道油漆均涂了两层耐高温油漆。

固定的导杆连接：对导杆和挡板的连接做加强设计，以增强换热器的结构强度。



板片

       板片的出现是换热史上的一场革命，上海成源为不同行业、客户提供适用于各种工况的板片。为满足不同行业、不同规模的用户场景，我们提供最为完整的板片系列、型号；包括从最小25mm到最大450mm共计15种接口类型，小角度、大角度两种板片波纹角度，深槽、浅槽两种板片波纹深度。

板片材质及适用介质

板片波纹角度与适用的工况

胶  条

      胶条被认为是板式换热器中至关重要的部件，正因为这种弹性材质的应用，才使得换热器的安装、维护、扩充变得轻而易举。我们不但提供适用于各种工况的不同材料密封胶条，还为有特殊诉求的客户提供卡扣式或粘胶式两种安装方式，前者在高可靠前提下提供更好的灵活性，后者提供万无一失的密封性。

胶条类别及适用范围
