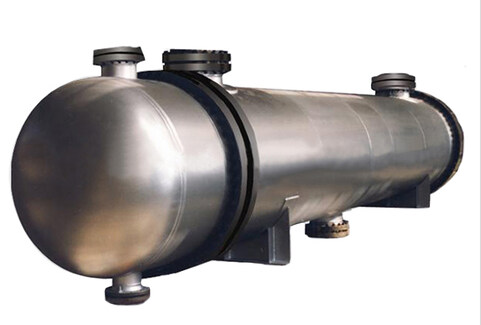

管壳式换热器

1、结构简单
2、造价低
3、流通截面较宽
4、易于清洗水垢

管壳式换热器的结构和工作原理

       管壳式换热器(shell and tube heat exchanger)又称列管式换热器。是以封闭在壳体中管束的壁面作为传热面的间壁式换热器。

      由壳体、传热管束、管板、折流板(挡板)和管箱等部件组成。壳体多为圆筒形,内部装有管束,管束两端固定在管板上。进行换热的冷热两种流体,一种在管内流动,称为管程流体;另一种在管外流动,称为壳程流体。为提高管外流体的传热分系数,通常在壳体内安装若干挡板。挡板可提高壳程流体速度,迫使流体按规定路程多次横向通过管束,增强流体湍流程度。换热管在管板上可按等边三角形或正方形排列。等边三角形排列较紧凑,管外流体湍动程度高,传热分系数大;正方形排列则管外清洗方便,适用于易结垢的流体。


管壳式换热器的特点

优点:结构简单、造价低、流通截面较宽、易于清洗水垢。

缺点:传热系数低、占地面积大。


管壳式换热器可分为以下几种主要类型:

固定管板式换热器:管束两端的管板与壳体联成一体,结构简单,但只适用于冷热流体温度差不大,且壳程不需机械清洗时的换热操作。当温度差稍大而壳程压力又不太高时,可在壳体上安装有弹性的补偿圈,以减小热应力。

浮头式换热器:管束一端的管板可自由浮动,完全消除了热应力;且整个管束可从壳体中抽出,便于机械清洗和检修。浮头式换热器的应用较广,但结构比较复杂,造价较高。

U型管式换热器:每根换热管皆弯成U形,两端分别固定在同一管板上下两区,借助于管箱内的隔板分成进出口两室。此种换热器完全消除了热应力,结构比浮头式简单,但管程不易清洗。

涡流热膜换热器:涡流热膜换热器采用最新的涡流热膜传热技术,通过改变流体运动状态来增加传热效果,当介质经过涡流管表面时,强力冲刷管子表面,从而提高换热效率。最高可达10000W/m2℃。同时这种结构实现了耐腐蚀、耐高温、耐高压、防结垢功能。其它类型的换热器的流体通道为固定方向流形式,在换热管表面形成绕流,对流换热系数降低。



各种分类换热器性能对比:

对比项目
浮动盘管换热器
螺纹管换热器
涡流热膜换热器
适用介质种类
蒸汽、水
蒸汽、水
弱腐蚀性化工原料、蒸汽、水
介质的参数范围
温度:0-150度
压力:0-1.0MPa
温度:0-150度
压力:0-1.6MPa
温度:-40-400度
压力:0-10.0MPa
热效率
热效率=92%
热效率=93%
热效率=96%
防垢性能
自动除垢
人工除垢
具有防垢功能
耐震、噪音
振动较大,噪音大
振动较小,噪音小
振动微弱,噪音小
使用寿命7年左右10年左右20年左右
